租赁款新国标智能中控LB4G20
产品特性
4G全网通
迷你机身
新国标协议
GPS+北斗定位
蓝牙通讯
超低功耗
产品简介

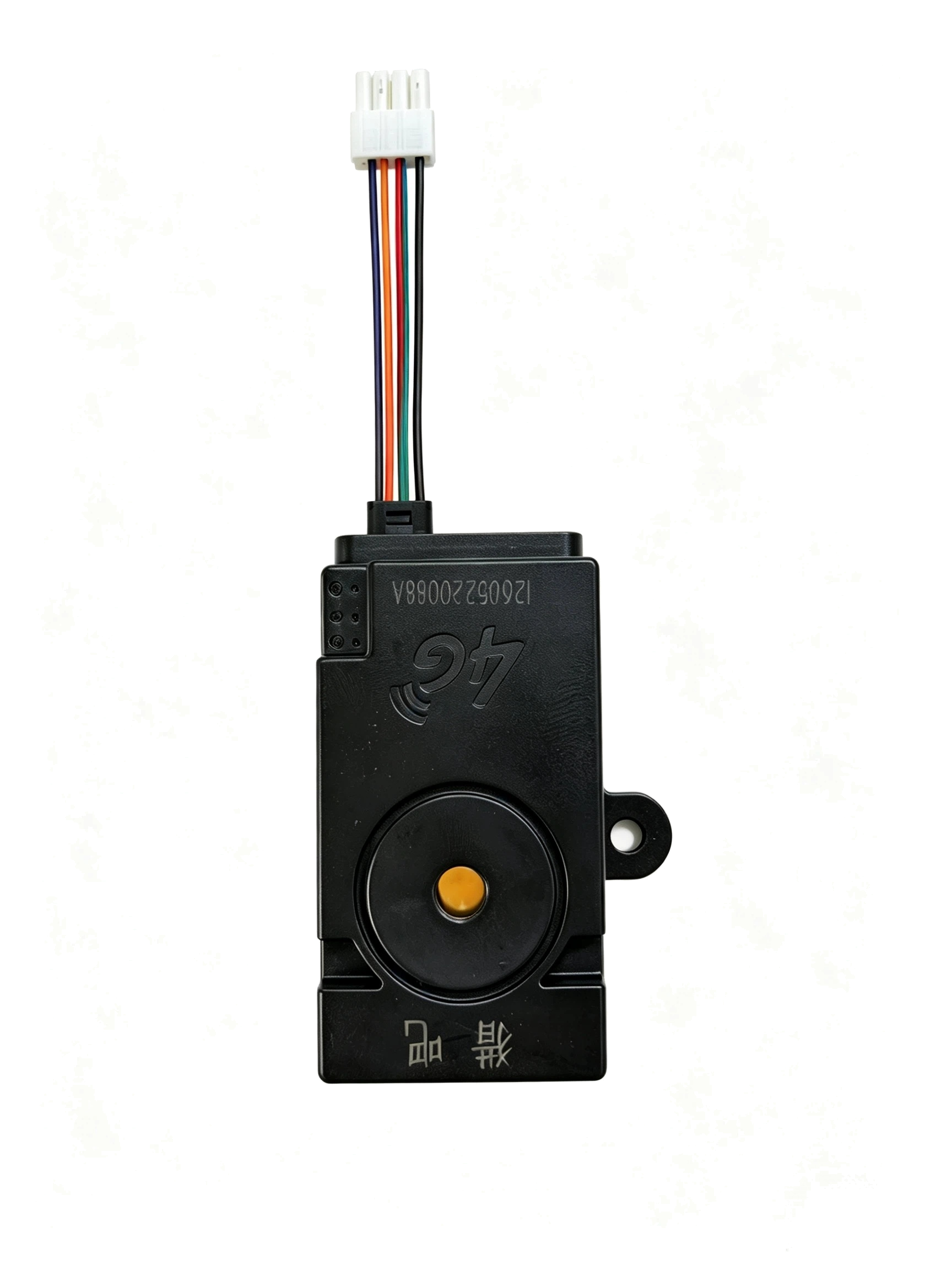

LB4G20是猎吧科技2026年全新推出的迷你型4G智能中控，整机尺寸仅73×35×32mm，可灵活嵌入各类电动车车身内部，安装不挑位置。产品搭载4G CAT1全网通 + BDS双频（B1C+B2A）高精度定位 + BLE5.1蓝牙通讯 + 嵌入式32位处理器，支持亚米级定位精度（<2米），在业内同尺寸产品中处于领先水平。
支持12V-100V超宽电压输入，待机功耗低至3mA以下，配合300mAh备用电池可实现最长5天离线续航。接口涵盖电源、电门锁、锁电机、一线通BMS电池管理、RS485串口通讯、坐桶锁等14个功能端口，是当前功能集成度最高的迷你中控之一。广泛适用于民用电动车、校园租赁车、景区观光车、外卖配送车等多种场景。
产品亮点
73×35×32mm名片大小，可隐藏安装于车身任意位置，不影响原车外观和结构。
BDS B1C+B2A双频信号，定位精度<2米（open sky），在业内迷你中控中处于领先水平。
待机功耗低于3mA，配合300mAh备用电池可持续定位30天，远超行业平均水平。
集成电源、电门锁、BMS电池管理、RS485串口、坐桶锁、转向灯、一键启动等多功能接口。
适配12V到100V全电压范围，覆盖小电单到大功率车型，电源防反接不烧设备。
蓝牙5.1协议，空旷环境40-100m稳定连接，地库无网络场景也可正常开关锁。
详细规格
| 通信技术 | |
| 通信网络 | 4G LTE Cat.1 (移动/联通/电信全网通) |
| 通信频段 | FDD-LTE: B1/B3/B5/B8; TDD-LTE: B34/B38/B39/B40/B41; LTE FDD Rel.13 10.3Mbps DL / 5.1Mbps UL; LTE TDD Rel.13 9.1Mbps DL / 3.1Mbps UL |
| SIM卡类型 | Micro SIM卡 / 贴片卡 |
| 蓝牙 | BLE 5.2 |
| 定位性能 | |
| 定位方式 | GPS + 北斗双模定位 |
| 定位芯片 | 高灵敏度 BDS 双频芯片组 (B1C + B2A)，嵌入式32位处理器 |
| 通道数 | 支持BDS B1C 1575.42MHz + B2A 1176.45MHz双频定位 |
| 定位精度 | <2米 (open sky, 冷启动@-130dBm) |
| 定位时间 | 热启动 ≤3秒 / 冷启动 ≤35秒 (open sky) |
| 电气参数 | |
| 工作电压 | DC 12V-90V宽电压输入 |
| 工作电流 | 待机 ≤3mA（锂电池供电） |
| 备用电池 | 300mAh / 3.7V 工业级锂聚合物电池 |
| 物理参数 | |
| 产品尺寸 | 65mm × 42mm × 18mm |
| 产品重量 | 超轻量迷你机身 |
| 天线类型 | 内置25×25×4mm北斗陶瓷天线 + 4G天线 + BLE板载天线 |
| 防水等级 | IP67 |
| 工作温度 | -20℃ 至 +80℃ |
端口接线

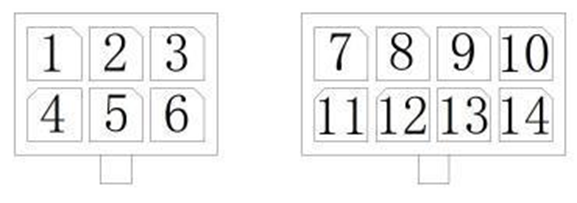

端口接线定义
| 1. 电源正 | VCC 48V-72V输入 |
| 2. 电门锁 | 高有效 0V-72V |
| 3. 锁电机 | 拉低有效 5V→0V |
| 4. 超速提示 | 高电平触发 0V-5V |
| 5. 电机相线 | 高电平有效 ≥1.2V |
| 6. 电源负 | GND 接地 |
| 7. 右转向 | 高有效0-48V |
| 8.NFC端 口 | 迪光NFC一线通协议0V-5V |
| 9. 一线通 | 高有效 0-5V |
| 10. RS485A | TTL电平 0V-5V |
| 11. 坐桶锁正 | 高有效 0V-5V |
| 12. 坐桶锁负 | 高有效 0V-5V |
| 13. 一键启动负控 | 拉低有效 3.3V→0V |
| 14. RS485B | TTL电平 0V-5V |
功能端口亮点
LB4G20是当前猎吧产品线中接口集成度最高的迷你中控。14个端口涵盖：
1、一线通BMS通讯 — 实时获取电池容量/剩余电量/充放电次数2、RS485双线 — 工业级串口通讯，连接控制器获取完整车辆数据
3、坐桶锁+转向灯 — 坐垫感应与灯光联动，提升骑行安全
安装说明
安装位置建议
1、LB4G20体积仅73×35×32mm，可灵活安装于车座下方、车头大灯内部、电池仓底部等位置
2、设备正面朝上，确保北斗陶瓷天线面向天空方向
3、不可固定于控制器外壳上，避免高温导致电池膨胀及外壳变形
4、使用扎带或工业双面胶牢固固定，防止骑行振动导致设备脱落
5、迷你机身更方便隐藏安装，防盗效果更好接线顺序
1、先接电源线：观察设备红色指示灯是否亮起。不亮则检查接线端口是否正确、端口是否有正常电压输出、正负极是否反接。
2、再接其他功能线：上电正常后，依次接入电门锁、锁电机、NFC、BMS一线通等所需功能线。
3、确认上线定位：等待蓝色指示灯（LTE网络）和绿色指示灯（定位）均闪烁，表示设备已联网并定位成功。
4、功能联调：使用手机APP/小程序测试远程开关锁、轨迹回放、BMS信息读取等功能。
常见问题
A: 检查接线头是否插紧、电源正负极有无反接。LB4G20支持12-100V宽电压，请确认输入电压在范围内。若电源正常仍不亮，联系客服更换设备。
A: 检查SIM卡是否正确插入、卡是否欠费停机、当地4G网络覆盖是否正常。LB4G20支持FDD+TDD全频段，可尝试更换不同运营商的SIM卡测试。
A: LB4G20采用BDS双频（B1C+B2A）定位方案，空旷地带精度可达2米以内。若精度偏差较大，确保设备正面朝上无金属遮挡，并将车辆移至室外重启设备。
A: LB4G20通过一线通（端口9）或RS485（端口10/14）与BMS通讯。确认电池是否支持一线通或485协议，以及接线是否正确。不同品牌电池的通讯协议可能需要适配。
A: LB4G20搭载BLE5.1协议，空旷环境理论连接距离40-100m。实际使用中，金属车身会有一定信号衰减，属于正常现象。建议在10米范围内操作蓝牙功能。
A: 30天待机是在关闭4G通讯、仅保留定位心跳的理想条件下测得。实际使用中，4G上线频率、GPS上报间隔、蓝牙广播等都会影响功耗。可在后台调整上报策略以延长待机时间。
A: 先确认设备是否在线。LB4G20支持BLE5.1蓝牙还车，在4G信号弱时可用蓝牙方式结束订单。若蓝牙也无法还车，检查手机GPS是否在停车点范围内。
A: OTA升级过程中确保车辆网络稳定、外电正常供电。若升级中断导致设备变砖，可将设备寄回猎吧科技进行线刷恢复。建议在车辆闲置时段（如夜间）执行OTA升级。
A: 请联系猎吧科技技术支持团队，提供设备ID和故障现象描述，我们将在1小时内给出解决方案。客服电话：0755-86707451。
