猎吧科技LB4G12宽电压4G智能中控技术全解析（共享两轮电动车租车系统专用硬件）

摘要

在新国标两轮电动车监管、共享电单车分时租赁、民用电动车防盗数字化升级的产业背景下，物联网智能中控作为车辆数字化管控核心硬件，直接决定租车系统运营效率、资产防盗能力与合规溯源水平。深圳猎吧科技 LB4G12 电动车智能中控依托 9~90V 超宽电压适配、4G CAT1 全网通信、BDS+GPS+LBS 三重融合定位、多通道整车电控输出能力，面向 12V 低速车、36V/48V 国标电自、60V 电摩、共享租赁车辆、同城物流三轮车打造标准化车载智能终端。本文基于原厂完整说明书一手数据，从产品定位、硬件技术参数、功能架构、线束接线规范、标准化安装流程、故障运维体系六大维度进行专业拆解。

一、行业背景与 LB4G12 产品市场定位

1.1 共享两轮租车系统硬件刚需

当前城市共享电单车、线下分时租赁电动车、物流配送电三轮均强制要求车载终端具备实时定位、远程锁控、异动告警、轨迹存储、电池监测五大核心能力，同时设备需要兼容多电压车型、具备隐蔽式安装、工业级防水、低功耗运行特性。传统单一 GPS 定位终端仅能实现位置上报，缺少整车电控、电池锁、头盔锁联动能力，无法支撑完整租车业务闭环；窄电压终端需要额外降压模块，增加改装成本与故障风险。

LB4G12 由深圳猎吧科技针对性研发，定位为租赁电动车专用一体化智能中控，集成通信、定位、传感、驱动控制于一体，实现 “终端感知 - 云端传输 - 远程控制 - 本地防盗” 完整业务链路，完美适配无人值守租车系统运营需求。

1.2 适用业务场景

1.       共享电单车分时租赁：远程开锁关锁、电子围栏停车管控、行程轨迹回放、车辆位移 / 震动防盗、电池仓锁管控、超时断电；

2.       线下电动车租赁门店：批量车辆后台管理、蓝牙兜底开锁、电瓶低电预警、里程统计计费；

3.       民用两轮车智能化改装：手机 APP 蓝牙控车、多重防盗告警、实时位置查看；

4.       同城物流货运电三轮：宽电压适配、超速预警、资产防丢失、离线蓝牙应急操作；

5.       整车厂前装配套：标准化线束接口、上电自动启动，适配多电压车型批量配套。

1.3 产品核心差异化亮点（原厂标准定义）

1.       微型轻量化机身：整机尺寸 107 (L)×63 (W)×26 (H) mm，净重仅 33g，体积小巧可隐藏于车头灯、踏板仓内部，不破坏整车外观；

2.       双链路控车机制：4G 网络远程控制 + 蓝牙近距离一键启停，无网络区域依靠蓝牙完成开锁、还车操作，解决地下车库、信号盲区用车痛点；

3.       全维度车辆状态感知：集成车钥匙识别、里程采集、轮动检测、震动传感器，实时捕捉车辆异动数据，支撑防盗与计费逻辑；

4.       多路锁控独立输出：支持后轮电机锁、电池仓锁、一体感应头盔锁三路驱动输出，适配共享车电池防盗、头盔监管运营要求；

5.       双核硬件防死机架构：独立监视内核实时监控主运行内核，避免终端长期在线运行出现卡死、离线失控问题，大幅降低运维工单；

6.       免开机上电即工作：设备接通主电源自动启动运行，无需人工触发开机键，简化批量装车施工流程。

二、LB4G12 核心功能体系（租车系统运营核心支撑）

LB4G12 功能覆盖车辆安防、远程管控、数据采集、多端交互四大板块，全部功能可通过小程序、手机 APP、PC 运营后台下发指令，适配租车平台全流程业务需求。

2.1 多重定位与轨迹管理（合规溯源基础）

设备搭载 BDS 北斗 + GPS 双模卫星定位 + LBS 基站辅助定位三重融合定位技术，解决城市高楼、树荫、地下车库卫星信号丢失问题。空旷环境定位精度＜10 米，速度检测精度＜0.5m/s；热启动平均≤1 秒、冷启动≤32 秒，开机快速锁定卫星上传位置。车辆行驶过程自动更新定位数据，静止状态停止位置上报降低流量消耗，云端完整存储全量行程轨迹，满足监管部门溯源核查要求。

2.2 9~90V 超宽电压通用适配

原生支持 DC9~90V 直流电压输入，无需额外降压、升压配件，兼容 12V 低速代步车、36V、48V 国标电动自行车、60V 大功率电摩、货运三轮车，运营商采购单一型号即可覆盖全品类车辆，降低硬件采购、库存、售后维修成本。同时内置电源防反接硬件保护电路，施工接线极性接反不会烧毁设备，减少安装故障。

2.3 全自动多级防盗告警体系（租车资产防护核心）

1.       电门自动设防：用户关闭车辆电门后设备自动进入防盗设防模式，无需人工操作布防；

2.       震动报警：锁车后车辆出现撞击、挪动，设备驱动喇叭发出声光告警，同步推送消息至用户与运营后台；

3.       位移 / 拖车报警：设防状态下车辆发生轮动位移，判定为偷车拖车行为，立即触发告警并实时上传位置；

4.       断电告警：不法分子非法剪断车辆主电源线，设备依靠内置 500mAh 备用电池持续定位、推送断电告警；

5.       电瓶低电报警：实时采集车辆电瓶电压，电量过低时后台预警，便于运维人员及时调度充电；

6.       超速报警：车辆行驶速度超出后台设定阈值，触发限速提醒，规范用户骑行安全；

7.       电子围栏进出告警：运营后台划定停车区域，车辆驶出运营围栏、进入禁停区域同步上报，支撑租车停车管控、违停扣费业务逻辑。

2.4 多通道远程本地控制能力

1.       远程电门控制：云端下发指令实现车辆上电启动、断电锁车，完成租车开锁、还车锁车核心流程；

2.       电池仓锁控制：独立驱动电池锁，实现换电、电池防盗管控；

3.       后轮电机锁控制：锁止电机防止车辆推行，强化防盗能力；

4.       蓝牙近场控制：设备广播 CC00 开头蓝牙信号，手机近距离无需流量即可完成开锁、还车，作为网络中断兜底方案；

5.       喇叭联动输出：告警、开锁、关锁状态配套喇叭语音提示，提升用户交互体验。

2.5 工业级硬件防护与低功耗设计

整机防护等级 IPV65 防水防尘，可长期安装于踏板、车头等淋雨、泥泞环境；工作温度覆盖 - 20℃~+60℃，适配北方冬季低温、南方夏季暴晒场景。电气功耗优化：车辆静止静态电流 11.2mA，骑行动态电流 19.7mA，低功耗设计减少电瓶电量损耗，延长车辆续航。内置 500mAh/3.7V 工业锂聚合物备用电池，主电源被切断后可独立维持定位、告警上报。

三、LB4G12 硬件模块详细技术规格（实测参数）

3.1 4G CAT1 物联网通信模组参数

通信模组作为人车云数据传输通道，覆盖国内三大运营商全频段，保障城乡全域网络稳定：

1.       通信制式：4G CAT1，兼容 GPRS Class 12，内置 TCP/IP 协议栈；

2.       通信频段：FDD-LTE B1/B3/B5/B8；TDD-LTE B34/B39/B40/B41；

3.       射频指标：最大发射功率 22±2dBm，接收灵敏度 - 96±2dBm，弱信号环境稳定联网；

4.       物联网卡兼容：支持 Micro SIM 大卡、贴片物联网卡两种方案，适配改装与前装场景；

5.       传输逻辑：车辆位置、告警、里程、电瓶状态定时上传，远程控制指令毫秒级响应下发。

3.2 BDS/GPS 卫星定位模块规格

采用高灵敏度多星座定位芯片组，双通道自动切换北斗、GPS 射频信号，66 通道并行捕获卫星信号：

1.       射频频率：北斗 B1（1561.098MHz）、GPS L1（1575.42MHz）；

2.       灵敏度参数：跟踪灵敏度 - 165dBm，捕获灵敏度 - 148dBm；

3.       定位性能：水平定位误差＜10 米，测速精度＜0.5m/s；

4.       启动性能：开阔地热启动≤1 秒，冷启动≤32 秒，搜星速度行业领先。

3.3 整机通用硬件参数

1.       天线配置：内置 GPS 陶瓷天线、4G 支架洋白铜天线，无需外置布线；

2.       备用电源：500mAh 3.7V 工业锂聚合物电池；

3.       工作电压：DC 9~90V；

4.       工作电流：静止 11.2mA，骑行 19.7mA；

5.       物理参数：黑色外壳，尺寸 107×63×26mm，重量 33g；

6.       环境参数：工作温度 - 20℃~+60℃，防护等级 IPV65。

四、线束端口标准化定义（安装施工核心依据）

LB4G12 区分普通标准线材、防水工业线材两套线束方案，适配后装改装、整车前装两种施工场景，接口分类清晰，全部线路功能原厂标准化定义，便于运维人员快速识别接线与故障排查。

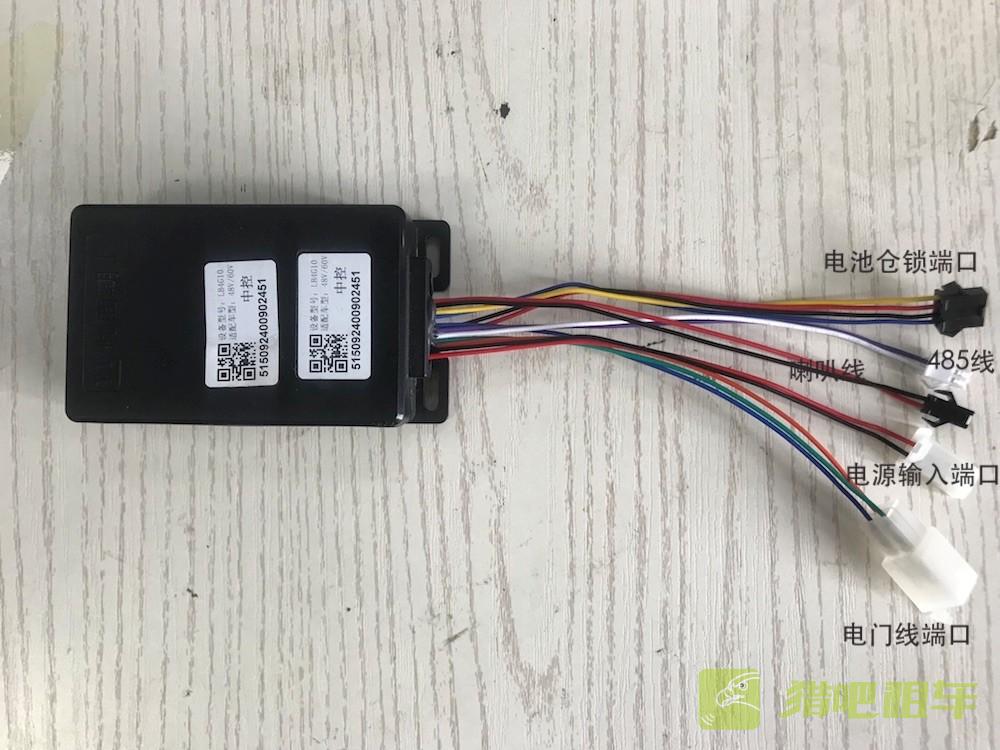

4.1 普通线材端口说明

1.       电源输入端口：红线电源正极，黑线电源负极，适配整车 48V 供电；

2.       电门线端口：橙色电门信号线、绿色相线、蓝 / 黑色电机锁信号线、红色车钥匙开关线；

3.       电池仓锁端口：红色电源正、黑色电源负、棕色锁控制信号线；

4.       喇叭线：红色喇叭正极、黑色喇叭负极；

5.       485 通讯白线：无串口通讯车型必须悬空，避免短路故障。

4.2 防水工业线材端口分类

设备配套多规格防水线束，分为五类独立接口，分别对应整车不同执行部件：

1.       6 芯控制器接口：集成电门、轮动信号、485AB 通讯、地线等信号；

2.       4 芯电池锁接口：电池锁供电与锁控反馈信号；

3.       6 芯一体感应头盔锁接口：头盔锁驱动与状态反馈；

4.       2 芯喇叭接口：喇叭正负极驱动；

5.       5 芯 RFID/AI 摄像头接口：外接识别、摄像外设供电通讯。

防水线束信号线区分 485A 白线、485B 紫线、轮动绿线、电门橙线、锁控棕线、反馈黄线，地线统一为黑色，5V 供电红线，施工时严格区分线路功能，避免错接烧毁设备外设。

五、标准化安装规范（降低装车故障率）

5.1 安装位置选型要求

1.       推荐安装点位：车前灯内部，取电便捷且隐蔽；其次为车辆踏板下方，配套防水胶套防护；

2.       安装硬性规范：设备正面朝上摆放，上方禁止金属盖板、金属构件遮挡，金属会屏蔽 GPS 与 4G 信号，造成定位漂移、设备离线；

3.       禁止安装区域：不可固定于整车控制器表面，控制器工作发热会导致设备内置备用电池膨胀、外壳变形；避开高温、积水、密闭不透气位置；

4.       固定方式：使用扎带或双面胶牢固绑定，防止车辆颠簸脱落，影响震动传感器告警效果。

5.2 标准接线操作顺序

1.       第一步：连接主电源正负极，观察设备红色电源指示灯，红灯常亮代表供电正常；若红灯不亮，排查接线松动、电源正负极接反、整车电压异常；

2.       第二步：电源上电正常后，依次接入电门、锁控、喇叭、485 通讯线束；

3.       第三步：等待设备蓝色网络指示灯、绿色定位指示灯交替闪烁，代表 4G 联网、卫星定位正常；

4.       第四步：使用手机 APP、小程序下发开锁、关锁指令，全功能测试无异常后完成安装。

六、常见故障排查运维体系（租车运营售后支撑）

基于高频故障、判定逻辑与解决办法，覆盖装车调试、日常运维绝大多数问题，大幅降低租车运营商售后成本：

1.       接通电源红灯不亮：检查接线端子接触、电源极性是否反接、整车供电电压是否达标；

2.       蓝灯不闪烁、设备不上线：核查 SIM 物联网卡是否插装到位、有无欠费停机、当地 4G 网络覆盖；

3.       绿灯闪烁、定位长期不更新：开启车辆电门骑行至开阔无遮挡区域，车辆静止状态不会自动刷新位置；

4.       绿灯完全不亮、无定位信号：移至室外开阔场地，断电重启设备重新搜星；

5.       远程开锁后仪表盘无供电：确认云端指令下发成功，正常执行会播报语音 “已启动”；

6.       无法线上还车：确认设备在线，网络中断切换蓝牙连接还车；蓝牙仍失效则核对手机定位是否在运营停车区域；

7.       手机搜索不到设备蓝牙（CC00 开头）：开启手机蓝牙，重启 APP 重新搜索配对；

8.       后台无法检索车辆：核对录入车牌编号，确认设备正常定位上传位置；

9.       里程数据偏差过大：登录运营后台校准电机参数配置；

10.    无震动、轮动告警：后台功能开关未开启，进入后台开启对应告警策略；

11.    喇叭无声音：检查喇叭线束脱落，断电重新插拔设备电源，排查整车电瓶供电状态。

所有故障按上述流程排查完成后仍无法解决，可联系猎吧科技技术客服获取远程调试支持。

七、LB4G12 在两轮电动车租车系统中的应用价值总结

1.       硬件通用价值：9~90V 宽电压实现单一型号覆盖全品类租赁车辆，减少硬件采购、库存、售后维护成本；微型机身适配各类车型隐蔽安装，不影响整车外观。

2.       运营管控价值：三重定位 + 全轨迹存储满足监管合规要求，电子围栏、多级告警降低车辆丢失、违停损耗；远程锁控、蓝牙兜底保障无人值守租车业务稳定运行。

3.       长期运维价值：双核防死机架构、电源防反接、IPV65 防水降低设备故障率；标准化线束、清晰故障排查清单缩短装车调试、售后维修工时。

4.       业务拓展价值：多路锁控输出同时支持电池锁、头盔锁联动，适配共享电单车换电、头盔强制佩戴等新型运营规则，适配租赁行业长期迭代升级需求。

结语

在共享出行数字化、两轮车智能化监管的行业趋势下，LB4G12 智能中控凭借完整原厂技术方案、稳定硬件性能、全场景适配能力，成为中小租赁运营商、整车配套企业标准化车载终端优选产品。
